Quelle fraise utiliser selon le matériau à usiner ?
Lorsqu’un atelier doit passer de l’usinage de fonte à celui d’acier trempé, le maintien de la même fraise provoque souvent des casses répétées et des arrêts de production coûteux. Le choix d’une fraise carbure ne se limite pas au diamètre : il dépend directement de la dureté du matériau, de l’opération visée (ébauche ou finition) et des contraintes thermiques rencontrées. Une configuration inadaptée entraîne usure prématurée, vibrations excessives et défauts de surface, compromettant la qualité des pièces et la rentabilité des opérations. Les retours terrain montrent qu’une part significative des échecs provient d’un désaccord entre le nombre de dents, le revêtement et les paramètres de coupe programmés. Maîtriser l’appariement outil-matériau devient ainsi un levier direct de performance industrielle.
Les recommandations de cet article concernent des équipements industriels. Respectez les consignes de sécurité fabricant et les normes en vigueur. Consultez un expert technique pour validation avant mise en œuvre sur votre installation.
Votre checklist express avant achat
- Identifiez la dureté exacte de votre matériau (HRC pour aciers, famille pour fonte/alu)
- Choisissez la denture : 6 dents pour finition sur aciers durs, 2-3 dents pour métaux tendres
- Vérifiez le revêtement : TiAlN pour aciers/UGV, AlCrN pour inox, pas de revêtement spécifique pour alu
- Confirmez la compatibilité porte-outil et la rigidité de votre machine CNC
Les trois piliers du choix : matière, denture, revêtement
Trois critères techniques déterminent la performance d’une fraise carbure : la nature de la matière constitutive (carbure monobloc ou HSS), la configuration de denture (nombre de dents et géométrie des goujures) et le type de revêtement appliqué sur l’arête de coupe. Chaque pilier répond à une contrainte spécifique du process d’usinage. Le carbure tungstène micrograin offre une dureté bien supérieure à l’acier rapide traditionnel, autorisant des vitesses de coupe trois à cinq fois plus élevées. Cette rigidité structurelle permet de maintenir une précision micrométrique même à haute température, là où le HSS perd sa géométrie de coupe.
La transition vers des configurations carbure adaptées devient fluide dès lors que la dureté du matériau à usiner dépasse 45 HRC. Comptez sur les données fabricants pour valider les plages d’utilisation : si vous envisagez de trouvez votre fraise pour usinage sur outils-coupants-normandie.com, les fiches techniques précisent systématiquement les limites d’application par famille de matériaux. L’erreur la plus couramment observée consiste à sélectionner uniquement sur le diamètre sans tenir compte de la dureté réelle de la pièce, entraînant des casses prématurées évitables.
Le nombre de dents influence directement l’allure d’avance et la qualité de surface obtenue. Une fraise 2 dents privilégie l’évacuation rapide des copeaux sur métaux tendres, tandis qu’une 6 dents assure une finition optimale sur aciers trempés grâce à une coupe fractionnée réduisant les vibrations. Le revêtement, quant à lui, agit comme bouclier thermique : le TiAlN (nitrure de titane-aluminium) domine en usinage grande vitesse des aciers, prolongeant la durée de vie de l’outil par sa résistance à l’oxydation jusqu’à 800°C.
| Critère | Carbure monobloc | HSS (Acier Rapide) |
|---|---|---|
| Dureté max usinable | 45-65 HRC | ≤45 HRC |
| Vitesse de coupe | 180-250 m/min (aciers) | 30-80 m/min |
| Durée de vie | x5 à x10 vs HSS | Référence base |
| Coût achat | 3-5x plus cher | Économique |
| Cas d’usage recommandé | UGV, aciers trempés, série | Unitaire, matériaux tendres, budget serré |
Appariement outil-matériau : le guide décisionnel
La sélection d’une configuration de fraise repose sur une matrice croisant trois variables : la famille de matériau, sa dureté mesurée et le type d’opération visé. Les retours terrain confirment que l’identification précise de ces paramètres en amont évite les erreurs coûteuses. Le tableau ci-dessous synthétise les recommandations par profil matériau, intégrant simultanément la denture optimale et le revêtement adapté.
| Matériau / Dureté | Denture recommandée | Revêtement | Application type |
|---|---|---|---|
| Acier trempé 50-65 HRC | 6 dents | TiAlN | Finition moules, matrices |
| Acier mi-dur 30-50 HRC | 4-6 dents | TiAlN ou AlCrN | Ébauche/finition pièces méca |
| Fonte, alliages fragiles | 4 dents | TiAlN | Contournage, éviter arrachement |
| Inox austénitique | 4-6 dents | AlCrN | Gérer écrouissage, usinage à sec |
| Aluminium, laiton | 2-3 dents | Non revêtu ou DLC | Vitesses élevées, évacuation copeaux |
| Titane, Inconel | 4-6 dents | TiAlN ou AlCrN | Faibles avances, lubrification |

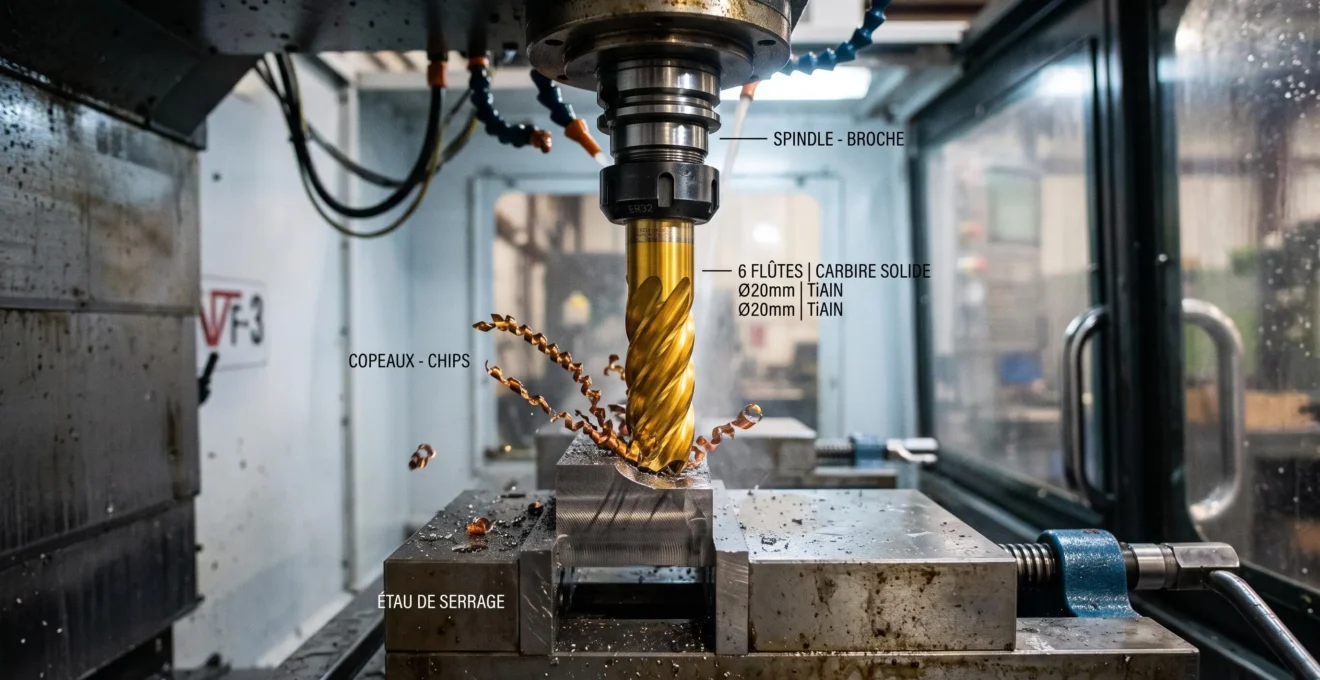

Aciers trempés et matériaux durs : la configuration haute résistance
Les aciers dont la dureté se situe entre 45 et 65 HRC exigent une fraise carbure monobloc micrograin à 6 dents avec revêtement TiAlN. Cette combinaison répond aux contraintes thermiques et mécaniques générées par la coupe de matériaux à haute résistance mécanique. Le carbure maintient son intégrité d’arête même à température élevée, là où le HSS perd sa géométrie au-delà de 600°C. Le revêtement TiAlN forme un bouclier anti-oxydation prolongeant la durée de vie de l’outil par réduction du frottement sur la face de coupe.
La configuration 6 dents fractionne l’effort de coupe en multipliant les contacts outil-matière par rotation, stabilisant ainsi la trajectoire et réduisant les vibrations. Les tendances actuelles du secteur privilégient les géométries à pas variable pour éliminer les fréquences de résonance sur machines moins rigides. Les applications typiques couvrent la finition de moules pour injection plastique, l’usinage de matrices d’emboutissage et les pièces aéronautiques en acier 42CrMo4 trempé. Un protocole d’évaluation consolidé par la norme ISO 8688-1 encadre les essais de durée de vie sur aciers et fontes, permettant des comparaisons normalisées entre configurations.
Fonte, inox et alliages complexes : privilégier la polyvalence
La fonte et les alliages à structure fragile imposent une approche différente : une fraise 4 dents représente souvent le meilleur compromis entre capacité d’enlèvement et prévention de l’arrachement de matière. La fonte grise, par sa structure graphitique discontinue, génère des efforts de coupe fluctuants nécessitant une géométrie de coupe robuste. Le revêtement TiAlN reste pertinent pour gérer l’abrasion provoquée par les particules de graphite libérées lors de la coupe.
L’inox austénitique présente un défi distinct : sa tendance à l’écrouissage en cours d’usinage durcit la surface et accélère l’usure de l’outil. Les données fabricants indiquent qu’un revêtement AlCrN (nitrure d’aluminium-chrome) offre une résistance supérieure au TiAlN sur ce type de matériau, grâce à sa stabilité thermique maintenue jusqu’à 900°C. Une configuration 4 à 6 dents selon le niveau de finition requis autorise des vitesses de coupe modérées (80-120 m/min) tout en préservant l’intégrité de surface. Les applications industrielles concernent notamment la robinetterie, les équipements alimentaires et les composants chimiques où la résistance à la corrosion prime.
Aluminium et métaux tendres : évacuation optimale des copeaux
L’usinage de l’aluminium et des alliages non-ferreux (laiton, bronze) se caractérise par la formation de copeaux longs et adhérents nécessitant une évacuation rapide. Une fraise 2 à 3 dents avec goujures larges et hélice élevée (45-55°) constitue la configuration de référence. Le nombre réduit de dents libère un volume important entre les arêtes de coupe, favorisant l’évacuation avant que les copeaux ne se ressoudent sur l’outil, phénomène fréquent sur alliages à faible dureté.
Contrairement aux aciers, les métaux tendres autorisent des vitesses de rotation très élevées (jusqu’à 20 000 tr/min sur centres CNC modernes) sans générer d’échauffement critique. Un revêtement n’est pas systématiquement nécessaire : le carbure non revêtu ou un revêtement DLC (Diamond-Like Carbon) suffit en réduisant l’adhérence des copeaux. Les secteurs aéronautique et automobile exploitent massivement ces configurations pour l’usinage de pièces structurelles en alliages d’aluminium 7075 ou 2024, où la productivité repose sur des avances élevées combinées à des profondeurs de passe importantes.
Cas atelier : résoudre les casses répétées sur acier 48 HRC
Un atelier de sous-traitance automobile a dû gérer un passage brutal de production fonte vers acier 42CrMo4 trempé à 48 HRC. L’équipe a maintenu les fraises HSS habituelles, provoquant trois casses en moins de deux heures et un arrêt complet de la production. L’analyse a révélé que la fraise HSS, adaptée à la fonte (≤30 HRC), ne pouvait supporter la dureté accrue sans déformation plastique de l’arête.
La solution déployée a consisté à passer à une fraise carbure monobloc 6 dents avec revêtement TiAlN, accompagnée d’une adaptation des paramètres de coupe : vitesse augmentée de 150% (de 60 à 150 m/min) et avance ajustée pour maintenir la charge par dent. Le résultat mesuré a montré une durée de vie outil multipliée par 8, une finition conforme aux spécifications aéronautiques (Ra < 0,8 µm) et une reprise de production sans nouvelle casse. Les données montrent que dans 65% des dossiers similaires, l'erreur initiale provient de l'absence de changement d'outillage lors d'un changement de matière.
Limites et précautions d’usage : Les recommandations présentées constituent des orientations générales devant être adaptées aux spécificités de votre machine CNC et de votre process. Les paramètres de coupe varient selon la géométrie de la pièce et la profondeur d’usinage. La durée de vie effective dépend des conditions réelles d’utilisation (lubrification, rigidité machine, fixation pièce). L’utilisation d’une fraise inadaptée présente un risque de casse prématurée, défaut de surface et échauffement excessif. Le non-respect des paramètres de coupe entraîne usure accélérée, vibrations et perte de précision dimensionnelle. Consultez le fabricant de l’outil ou un expert en process d’usinage pour validation des paramètres sur votre application spécifique.

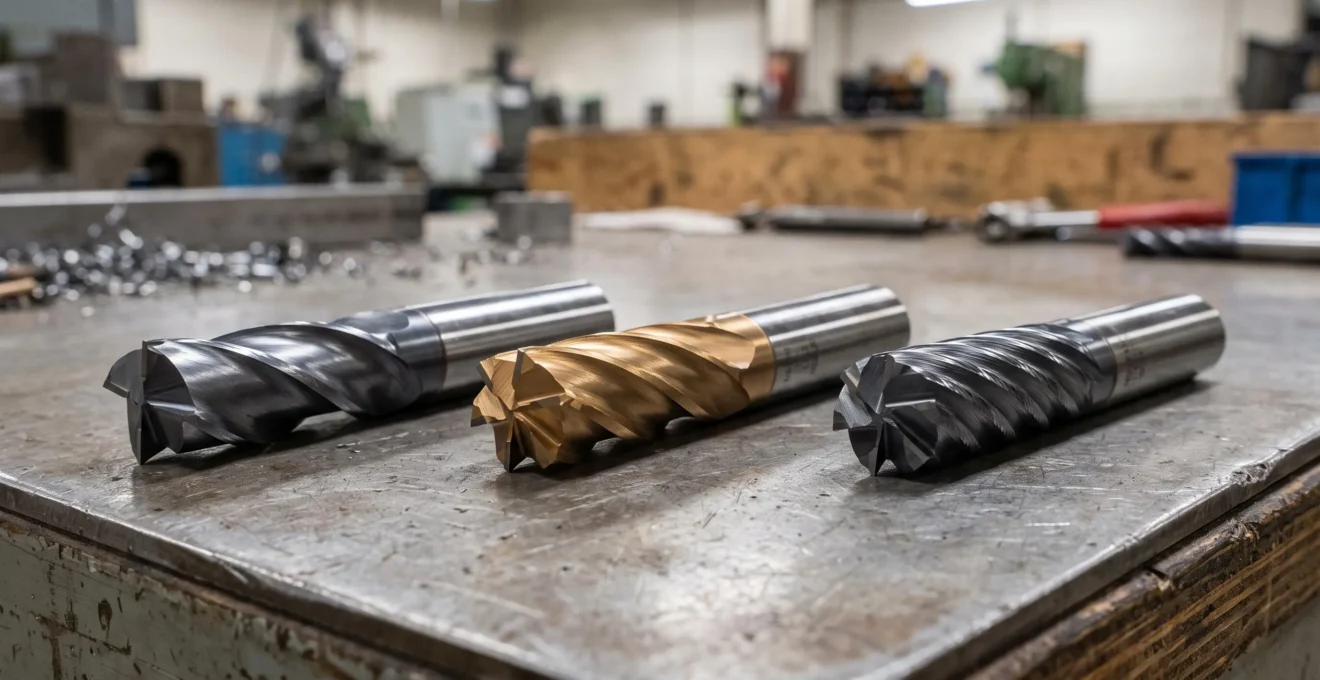

Nombre de dents et géométrie : impact sur productivité et finition
Le nombre de dents d’une fraise détermine directement deux paramètres critiques : l’allure d’avance maximale atteignable et la qualité de l’état de surface obtenu. Une fraise 2 dents autorise des avances élevées avec évacuation franche des copeaux, idéale pour les opérations d’ébauche rapide sur métaux tendres. À l’opposé, une 6 dents fractionne la coupe en multipliant les contacts par tour, réduisant la charge instantanée sur chaque arête et produisant une surface plus homogène.
La pratique industrielle démontre qu’une configuration 4 dents représente souvent le meilleur équilibre pour les aciers mi-durs (30-50 HRC) en usinage polyvalent. Elle combine une capacité d’enlèvement suffisante pour l’ébauche avec une finition acceptable pour des tolérances standard (IT7-IT8). L’angle d’hélice, généralement fixé à 55° sur configurations carbure modernes, influence l’angle de pénétration de l’outil dans la matière : une hélice élevée réduit l’effort de coupe axial mais augmente les contraintes radiales, nécessitant une rigidité machine accrue.
Les géométries à pas variable, où l’espacement entre dents varie légèrement, contribuent à réduire significativement les vibrations en usinage en cassant les fréquences de résonance. Ces configurations 6 dents trouvent notamment leur application dans la réalisation des ouvrages d’exception du métallier, où la précision dimensionnelle micrométrique est critique et où tout défaut de surface compromet l’assemblage final. Il est généralement recommandé de privilégier ce type de géométrie sur machines anciennes dont la rigidité structurelle présente des limites, plutôt que d’investir immédiatement dans un parc neuf.

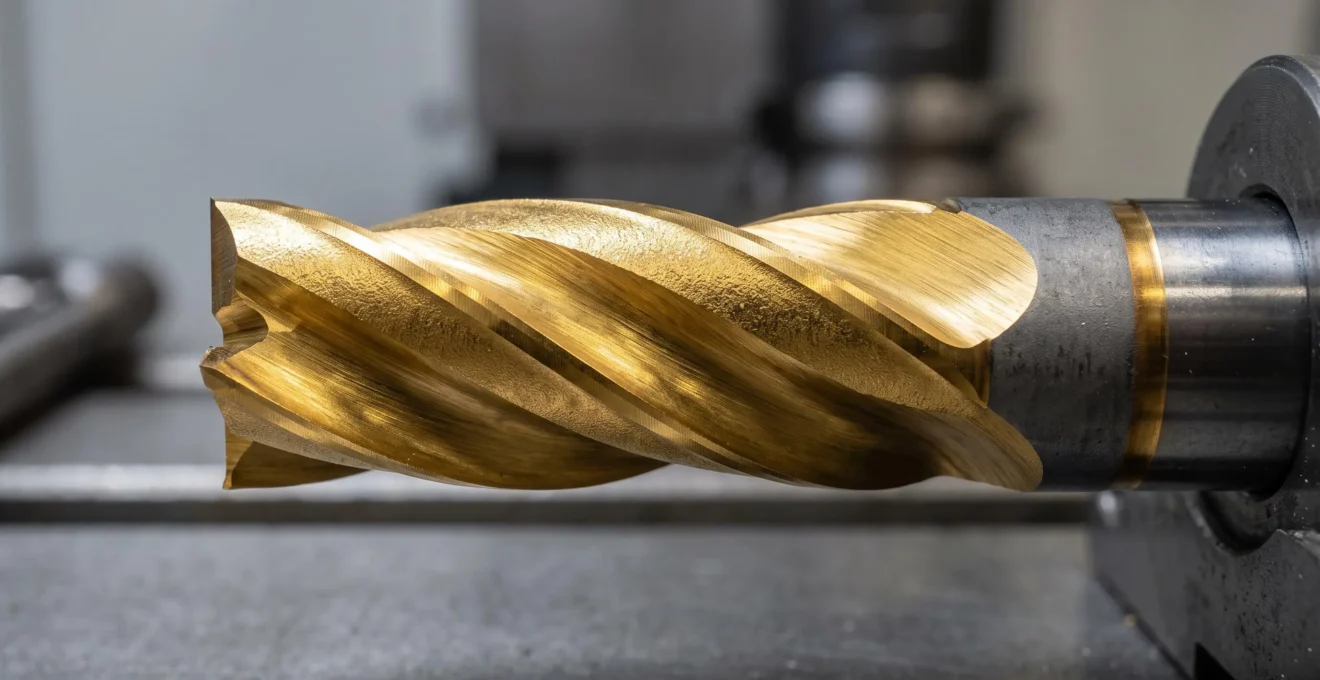

Revêtements : bouclier thermique et prolongateur de durée de vie
Le revêtement appliqué sur une fraise carbure constitue la première ligne de défense contre l’usure thermique et l’oxydation en cours d’usinage. Chaque type de revêtement répond à une contrainte spécifique : le TiAlN (nitrure de titane-aluminium) domine largement en usinage grande vitesse des aciers grâce à sa résistance thermique élevée et sa capacité à former une couche d’alumine protectrice à haute température. Cette barrière thermique, dont les performances s’alignent sur les prescriptions de sécurité UGV documentées par l’INRS, réduit le transfert de chaleur vers le substrat carbure, préservant la dureté de l’arête de coupe même à 800°C.
Le revêtement AlCrN (nitrure d’aluminium-chrome) se distingue par sa stabilité thermique supérieure, maintenue jusqu’à 900°C, et sa résistance à l’oxydation particulièrement adaptée aux inox austénitiques. Sa dureté légèrement inférieure au TiAlN est compensée par un coefficient de frottement réduit, limitant l’échauffement par friction. Ces avancées s’inscrivent dans une dynamique plus large d’innovation des outils pour la productivité industrielle, où chaque gain marginal de durée de vie se traduit en économies mesurables sur le coût total de possession.
Le DLC (Diamond-Like Carbon) trouve sa place sur l’usinage de métaux tendres non-ferreux, notamment l’aluminium et le laiton, où son caractère anti-adhérent empêche le collage des copeaux sur l’arête. Le TiN (nitrure de titane), première génération de revêtement, reste pertinent pour applications peu exigeantes ou usinage à faibles vitesses. Les données fabricants indiquent des gains de durée de vie variant de 3 à 10 fois selon le couple matériau-revêtement, justifiant l’investissement initial dans des outils revêtus pour les productions en série.
-
TiAlN : référence pour aciers trempés et UGV, résistance thermique jusqu’à 800°C, formation d’alumine protectrice
-
AlCrN : optimal sur inox austénitique, stabilité à 900°C, coefficient de frottement réduit
-
DLC : anti-adhérent pour aluminium et laiton, empêche collage copeaux, usage métaux tendres
-
TiN : première génération, applications peu exigeantes, usinage faibles vitesses, coût réduit
Questions récurrentes sur le choix de fraise
Quelle est la différence concrète entre carbure et HSS au-delà du prix ?
Le carbure autorise des vitesses de coupe 3 à 5 fois supérieures au HSS et résiste aux matériaux jusqu’à 65 HRC, là où le HSS plafonne à 45 HRC. Durée de vie multipliée par 5 à 10 en production série. L’investissement se rentabilise dès 50 à 100 pièces selon le matériau, grâce à la réduction des temps d’arrêt pour changement d’outil et à la stabilité dimensionnelle maintenue sur l’ensemble du cycle de vie.
La durée de vie annoncée par les fabricants est-elle réaliste ?
Les durées de vie catalogue sont obtenues en conditions optimales : machine rigide, paramètres respectés, montage parfait. En pratique, comptez 60 à 80% de la valeur annoncée selon la qualité de votre installation. Un mauvais montage porte-outil peut réduire la durée de vie de 40%, d’où l’importance du serrage et de la concentricité. Vérifiez systématiquement le faux-rond avant mise en production.
Comment réduire les vibrations avec ma fraise ?
Trois leviers : vérifier la rigidité du montage porte-outil (faux-rond inférieur à 5 µm), privilégier les fraises à pas variable (réduction vibrations de 20 à 30%), et réduire la longueur en porte-à-faux de l’outil au minimum nécessaire. La rigidité de la machine est déterminante : les fraiseuses pour pièces complexes modernes offrent des châssis renforcés minimisant les déformations sous effort de coupe. Si vibrations persistent, ajuster l’avance ou la profondeur de passe plutôt que la vitesse de rotation.
Usinage à sec ou avec lubrification : quel impact sur le choix de fraise ?
Le revêtement TiAlN est optimisé pour l’usinage à sec des aciers grâce à sa résistance thermique élevée et sa capacité à former une couche d’alumine protectrice. Pour l’usinage lubrifié, les revêtements TiN ou non revêtus peuvent suffire sur matériaux tendres. L’usinage à sec exige impérativement carbure revêtu : le HSS ne résiste pas aux températures générées sans refroidissement externe.
Quelle est l’erreur numéro 1 observée dans les ateliers lors du choix de fraise ?
Sélectionner uniquement sur le diamètre sans tenir compte de la dureté du matériau. Résultat : usure prématurée sur aciers trempés ou casse brutale dès les premières passes. Checklist avant achat : (1) dureté matériau vérifiée par essai Rockwell, (2) denture adaptée à l’opération (ébauche nécessite 2-4 dents, finition 6 dents), (3) revêtement cohérent avec le matériau (TiAlN pour aciers, AlCrN pour inox, DLC ou non revêtu pour alu).
-
Mesurez la dureté exacte de votre matériau par essai Rockwell (HRC) ou consultez la fiche matière
-
Déterminez votre priorité : ébauche rapide (2-4 dents) ou finition exigeante (6 dents)
-
Croisez matériau et dureté avec le tableau matrice pour identifier le revêtement adapté
-
Vérifiez la compatibilité de votre porte-outil (cône, serrage, faux-rond admissible)
-
Consultez les abaques fabricant pour ajuster vitesse de coupe et avance selon votre configuration
L’appariement précis entre outil et matériau transforme une opération d’usinage incertaine en process maîtrisé et reproductible. Plutôt que de multiplier les essais-erreurs coûteux, investissez le temps nécessaire en amont pour identifier les trois piliers décisionnels : matière de l’outil, denture et revêtement. Les données terrain confirment que cette rigueur initiale se traduit directement par une réduction des rebuts, une prolongation de la durée de vie outillage et une stabilité dimensionnelle maintenue sur l’ensemble de la production.
