Sur un équipement sous pression, la défaillance d’un joint n’est pas une anomalie mécanique mineure. C’est une fuite potentielle, un arrêt de production non planifié, voire un incident réglementaire. Face aux dizaines de configurations disponibles — spiralé, strié, plat, à enveloppe — choisir la bonne solution implique de maîtriser six paramètres techniques qui, mal évalués, rendent le joint inadapté dès la première montée en pression. Ce guide détaille ces critères, les normes associées et les situations concrètes dans lesquelles chaque type de joint s’impose.
Les six critères techniques de sélection
Aucun joint industriel ne répond à toutes les situations. Ce qui fonctionne parfaitement sur une bride vapeur à 200 °C peut céder dans la semaine sur une ligne d’acide chlorhydrique. La sélection repose donc sur une hiérarchie de paramètres qui s’évaluent dans un ordre précis, chacun pouvant disqualifier un type de joint avant même d’aborder le suivant.
Un fabricant de joints industriels spécialisé dispose généralement d’outils de calcul permettant de croiser ces six paramètres et de déterminer, sans ambiguïté, quelle solution garantit l’étanchéité dans les conditions de service réelles — et non dans les conditions nominales théoriques.
- Pression de service : la pression maximale admissible (PMA) détermine le niveau de compression nécessaire et donc la rigidité du joint.
- Température de service : les cycles thermiques dégradent les élastomères et modifient les contraintes de serrage sur les matériaux métalliques.
- Nature du fluide : la compatibilité chimique entre le fluide véhiculé (acide, hydrocarbure, vapeur d’eau, gaz neutre) et le matériau du joint est non négociable.
- Géométrie et norme de bride : l’adéquation entre le type de portée (lisse, à gorge, RTJ) et le profilé du joint conditionne l’efficacité de la compression.
- Secteur réglementaire : certains environnements (nucléaire, pétrochimie, industries alimentaires) imposent des matériaux certifiés et une traçabilité documentaire des lots.
Le sixième critère est souvent négligé dans les cahiers des charges : la fréquence d’ouverture de la bride. Un assemblage démonté plusieurs fois par an exige un joint dont les capacités de récupération élastique résistent à la dépose et au remontage, sous peine de devoir le remplacer à chaque intervention. Sur des installations où les arrêts de maintenance sont programmés une seule fois par an, ce paramètre pèse moins, mais la résistance au fluage sur la durée prend en contrepartie une importance accrue.
Cas pratique : joint strié sur ligne vapeur haute pression
Prenons une configuration classique dans une centrale de cogénération : une bride DN200 PN40 en portée lisse, sur une ligne vapeur saturée à 180 °C avec cycles quotidiens de démarrage et d’arrêt. Un joint graphite strié à âme inox convient à ce cas — la légèreté du serrage requis et la tenue aux cycles thermiques répétés constituent ses points forts. Mais si cette même ligne transite un fluide légèrement corrosif en alternance avec la vapeur, la sélection doit basculer vers un spiralé en alliage résistant, le strié étant vulnérable aux attaques chimiques par intercalaires exposés.
Panorama des types de joints et leurs domaines d’application

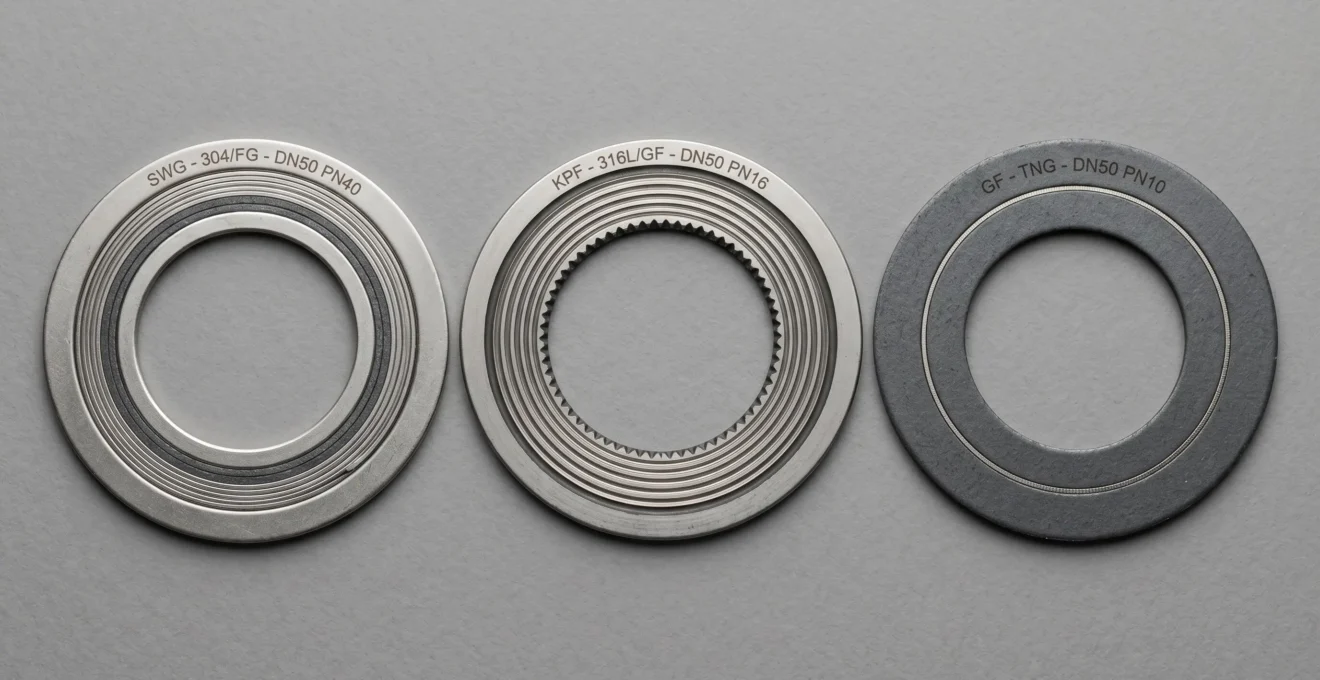

Trois grandes familles structurent l’offre des joints pour équipements sous pression. Elles ne sont pas interchangeables : leur principe d’étanchéité, leur plage de pression et leur compatibilité matière divergent sur des points qui conditionnent directement la fiabilité de l’installation.
La synthèse ci-dessous compare ces familles sur les critères opérationnels essentiels. Chaque ligne correspond à un contexte de service distinct, ce qui permet d’identifier rapidement les incompatibilités rédhibitoires avant toute consultation technique.
| Type de joint | Pression max. indicative | Temp. max. indicative | Points forts | Limites |
|---|---|---|---|---|
| Joint spiralé | Jusqu’à PN250+ | +600 °C (selon matériau) | Résistance extrême aux pressions et températures élevées, bonne récupération élastique | Nécessite une bride à gorge ou collerette intérieure pour retenue radiale |
| Joint strié (Kammprofile) | Jusqu’à PN160 | +450 °C | Faible charge de serrage, adapté brides de grandes dimensions, excellent comportement aux cycles | Sensible à la corrosion chimique si intercalaire non adapté |
| Joint plat (anneau plein ou à enveloppe) | Jusqu’à PN25 (plein) / PN63 (enveloppe) | Selon matériau (de -200 °C à +260 °C pour PTFE) | Polyvalence chimique (PTFE, Inconel), faible coût, disponibilité | Peu adapté aux fortes pressions et aux cycles thermiques importants |
Les joints spiralés dominent les applications sévères en pétrochimie et production d’énergie, là où pression et température se combinent à des fluides potentiellement corrosifs. Les joints striés trouvent leur zone d’excellence sur les grandes brides de colonnes et échangeurs dont les dimensions rendent le serrage homogène difficile à obtenir. Quant aux joints plats, ils restent la solution de référence pour les fluides peu agressifs à pression modérée, notamment dans les utilités (eau, air comprimé, vapeur basse pression).
L’innovation matière joue un rôle croissant dans la différenciation des performances. Les recherches menées au sein de groupes spécialisés portent notamment sur l’amélioration des géométries d’enroulement et des intercalaires haute performance pour repousser les limites de température — un axe particulièrement actif pour les applications nucléaire où les contraintes de fluage à long terme sont déterminantes.
Normes et conformité réglementaire : ce que vous devez vérifier
La sélection technique n’est jamais dissociable du cadre normatif. Dans les secteurs de l’énergie, du pétrole, du gaz et du nucléaire, un joint techniquement adapté mais non conforme au référentiel contractuel constitue un motif de refus à la réception — et dans certains cas, une non-conformité réglementaire engageant la responsabilité de l’exploitant.
Trois référentiels structurent l’essentiel des exigences en France et sur les marchés internationaux :
- Si votre installation est soumise à la directive Équipements sous Pression (DESP 2014/68/UE) :
Appliquer les normes EN 13555 (caractérisation des joints) et EN 1591-1 (calcul d’assemblages boulonnés). Les matériaux et tolérances de fabrication doivent être traçables par lots.
- Si le projet implique des normes ASME (marchés américains ou contrats internationaux) :
Se référer aux classes de pression ASME B16.5 (de Class 150 à Class 2500) et aux types de portées RTJ ou raised face. Les joints RTJ (ring type joint) en acier inox ou alliage sont imposés sur certaines configurations haute pression.
- Si l’application relève du nucléaire (réacteur, circuit primaire ou secondaire) :
Les référentiels RCC-M (règles de conception et construction des matériels mécaniques) et CODAP imposent des calculs de conformité spécifiques et une qualification des matériaux sous dossier de fabrication.
- Si aucun référentiel spécifique n’est imposé contractuellement :
Appliquer a minima les normes EN et DIN correspondant aux brides de l’installation (EN 1092-1 pour les brides acier, DIN 2526 pour les portées). La conformité DIN garantit l’interchangeabilité et facilite les approvisionnements de maintenance.
La traçabilité documentaire mérite une attention particulière. Dans les secteurs sensibles, chaque joint livré doit être accompagné d’un certificat matière conforme EN 10204 3.1 ou 3.2 selon les exigences du donneur d’ordre. Un délai de livraison réduit obtenu au détriment de cette traçabilité se retourne inévitablement lors des audits de conformité ou des visites des organismes de contrôle agréés.
Bon à savoir : Le serrage constitue le maillon le plus souvent sous-estimé de l’assemblage. Un joint correctement sélectionné mais serré de façon inhomogène ou avec un couple inapproprié peut générer une fuite à la première montée en pression. Les programmes de formation au serrage boulonné, proposés par certains fabricants, permettent de fiabiliser cette dernière étape sans investissement matériel supplémentaire.
Les données du secteur logistique industriel illustrent la pression croissante sur la disponibilité des pièces critiques. Selon les données INSEE sur la logistique en France, le chiffre d’affaires de l’entreposage a atteint 28,5 milliards d’euros en 2023, en hausse de 4,2 % sur un an — un chiffre qui reflète l’intensification des flux de composants techniques vers les sites industriels. Anticiper les besoins en joints de rechange dans la planification des arrêts industriels s’inscrit directement dans cette dynamique d’optimisation logistique.
La pratique démontre que la planification des arrêts industriels gagne significativement en efficacité lorsqu’elle s’appuie sur une anticipation logistique rigoureuse. Selon le baromètre annuel publié par la Fédération Française de la Logistique, 67 % des entrepôts français avaient investi dans au moins une solution d’automatisation en 2024, contre 53 % en 2022 — une progression de 14 points qui touche directement les entrepôts de pièces critiques et l’optimisation du stockage automatisé pour les composants d’étanchéité.
67%
des entrepôts français investis dans au moins une solution d’automatisation en 2024, selon la Fédération Française de la Logistique
Une enquête de terrain publiée par L’Usine Nouvelle sur la transformation des entrepôts industriels confirme des réductions de délais de préparation allant jusqu’à 40 % grâce aux solutions automatisées. Appliqué aux stocks de composants d’étanchéité critiques, ce type d’organisation permet de raccourcir les délais de mise à disposition lors des arrêts programmés — un gain opérationnel direct pour les équipes de maintenance.
Votre plan de sélection avant commande
La sélection d’un joint industriel adapté ne se résume pas à l’identification d’une référence catalogue. Elle implique un enchaînement de vérifications techniques et documentaires qui conditionnent la fiabilité de l’assemblage sur toute la durée de vie de l’équipement. Voici les étapes dans leur ordre opérationnel logique.
- Relever les conditions de service exactes : pression de service (en bar/PN), température maximale et minimale, nature du fluide avec concentration si applicable
- Identifier la norme et le type de bride : EN 1092-1, DIN ou ASME B16.5, portée lisse, à gorge ou RTJ, diamètre nominal et classe de pression
- Vérifier le référentiel réglementaire applicable : DESP, RCC-M, CODAP — et définir le niveau de certificat matière requis (EN 10204 3.1 ou 3.2)
- Évaluer la fréquence d’ouverture de la bride pour arbitrer entre joint à usage unique et joint à récupération élastique améliorée
- Demander au fabricant un calcul de conformité selon EN 1591-1 ou ASME pour confirmer les couples de serrage et les contraintes minimales de joint (m et y)
La dernière vérification est souvent la plus négligée dans les achats de maintenance courante : la compatibilité entre le matériau du joint et le fluide de service dans ses conditions extrêmes — non pas en régime stabilisé, mais lors des transitoires de démarrage ou d’arrêt d’urgence. Ces phases génèrent des pics de température et de pression auxquels le joint est parfois exposé bien au-delà des valeurs nominales inscrites dans le cahier des charges initial.
Anticiper les besoins de la prochaine campagne de maintenance en intégrant les choix de joints dans une démarche globale d’amélioration de la productivité industrielle permet de transformer ce qui ressemble à un choix de composant en levier de performance opérationnelle mesurable.
Peut-on remplacer un joint spiralé par un joint strié sur la même bride ?
Pas sans vérification préalable. Ces deux types nécessitent des niveaux de contrainte de serrage très différents. Un joint strié demande une charge de serrage nettement inférieure à un spiralé ; adapter les couples sans recalcul selon EN 1591-1 risque soit une sous-compression (fuite), soit une déformation de bride si la géométrie n’est pas adaptée à ce changement.
Un joint graphite plat peut-il être utilisé en environnement nucléaire ?
Sous conditions strictes. Le graphite expansé est admis sur certains circuits secondaires, mais son utilisation sur les circuits primaires est soumise à qualification selon le référentiel RCC-M et nécessite une traçabilité complète des matières premières. La décision appartient au service de sûreté nucléaire de l’exploitant, pas au seul acheteur de maintenance.
Quelle différence entre une portée lisse et une portée à gorge pour un joint spiralé ?
La portée à gorge confine latéralement le joint et supprime le besoin d’une bague de retenue extérieure, ce qui améliore la tenue aux hautes pressions et réduit le risque d’extrusion. Sur portée lisse, le joint spiralé doit obligatoirement être équipé d’une bague extérieure (et souvent intérieure) pour être retenu radialement. Cette différence de configuration se traduit par des cotes de joint différentes — ne jamais permuter les deux sans vérification dimensionnelle.
