Vérins électriques de haute précision : remplacer le pneumatique par l’électromécanique

Lorsque les tolérances de positionnement se resserrent, que les reprises manuelles s’accumulent ou que la traçabilité des mouvements devient une exigence du process, les limites du pneumatique apparaissent rapidement. Le passage au vérin électrique, ou actionneur électromécanique, répond précisément à cette attente : une précision de positionnement de l’ordre de quelques centièmes de millimètre, une régulation fine de la vitesse et de la position, et un contrôle numérique intégral du mouvement. L’arbitrage entre les deux technologies ne se résume toutefois pas à la seule performance : il engage une analyse comparative du coût total de possession, de la maintenance, de la compatibilité avec l’installation existante et de la disponibilité de gammes adaptées aux efforts requis.

Cet article détaille les critères techniques et économiques qui permettent au bureau d’études de dimensionner correctement la conversion, d’identifier les cas d’usage où elle se justifie réellement, et de sécuriser l’intégration dans une machine ou une ligne de production existante.

Pourquoi remplacer le pneumatique par l’électromécanique ?

Le vérin pneumatique repose sur la compression de l’air pour générer un effort de poussée ou de traction. Cette caractéristique physique implique une compressibilité intrinsèque du fluide, qui se traduit par une imprécision de positionnement et une difficulté à maintenir une position stable sous charge. Lorsque le process exige une répétabilité élevée, une régulation fine de la vitesse ou une traçabilité numérique du mouvement, ces limites deviennent pénalisantes.

Selon la description officielle du projet européen Modula, les actionneurs pneumatiques et hydrauliques présentent notamment un manque de précision et des coûts énergétiques élevés par rapport aux solutions électriques. Les fuites fréquentes, l’infrastructure d’air comprimé complexe et les pertes en ligne contribuent également au surcoût d’exploitation.

Le vérin électrique fonctionne par conversion d’un mouvement rotatif en translation linéaire, généralement via une vis à billes entraînée par un moteur sans balais. Ce principe mécanique autorise un contrôle numérique direct de la position, de la vitesse et de l’effort, avec une précision nettement supérieure et une répétabilité constante. L’absence de fluide sous pression supprime les risques de fuite, réduit la maintenance préventive et simplifie l’installation.

La conversion vers l’électromécanique se justifie principalement dans les cas suivants : besoin de précision de positionnement inférieure à quelques dixièmes de millimètre, régulation fine de la vitesse en cours de cycle, traçabilité numérique des mouvements pour la qualité ou la conformité réglementaire, réduction des arrêts machine liés aux dérives de position, et simplification de l’infrastructure en supprimant le réseau d’air comprimé sur certaines zones. Le dimensionnement du système repose alors sur les critères d’effort, de course, de vitesse et de cycle de fonctionnement, qui déterminent le choix de la gamme et du modèle.

Pneumatique ou vérin électrique : comparaison technique pour bien arbitrer

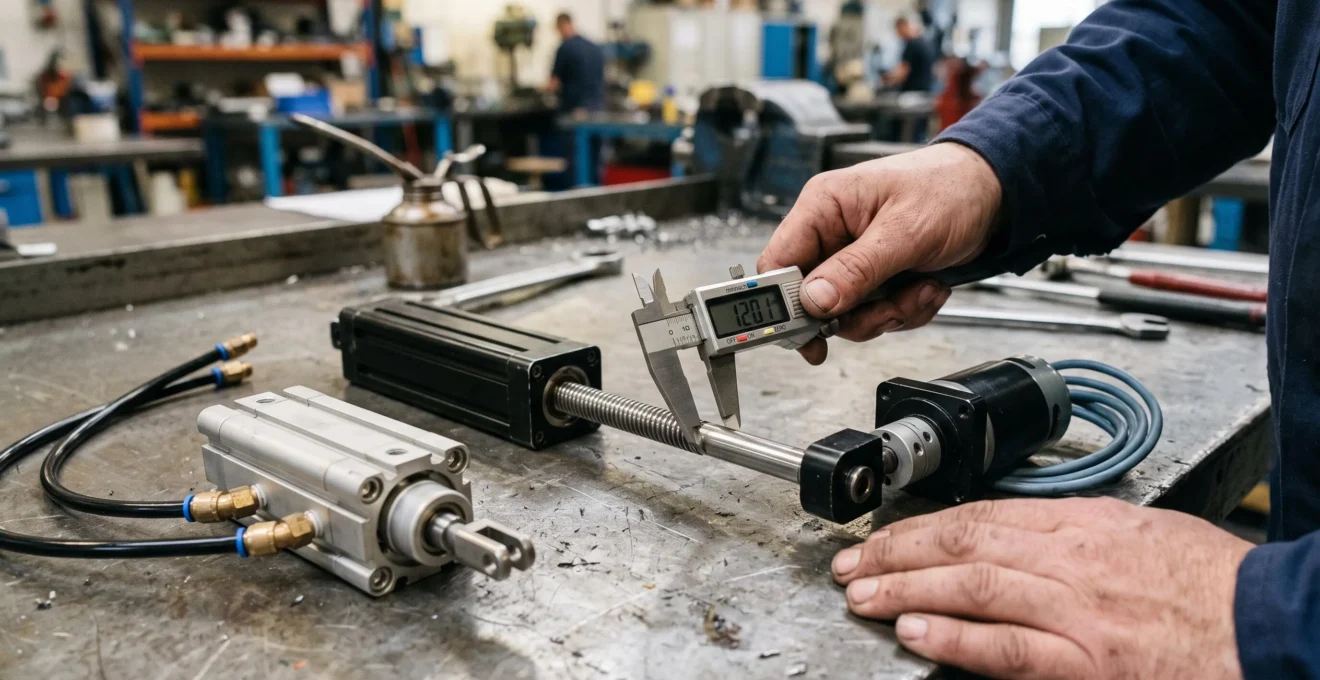

L’arbitrage entre pneumatique et vérin électrique nécessite d’examiner objectivement les critères de performance, de maintenance et de coût sur l’ensemble du cycle de vie. Le tableau suivant synthétise les principaux points de comparaison.

Pour un modèle de vérin électrique cité par L’Usine Nouvelle, la répétabilité atteint ±0,05 mm et les coûts de fonctionnement représentent le tiers de ceux d’un vérin pneumatique équivalent, sur ce cas précis. Ces valeurs illustrent l’écart de performance accessible, bien que chaque application doive faire l’objet d’un dimensionnement spécifique.

La plage d’efforts constitue également un critère d’arbitrage important. Selon les éléments communiqués par certains fabricants, les gammes électromécaniques couvrent aujourd’hui des efforts de 10 à 120 000 N, ce qui permet de traiter une large part des applications industrielles, depuis les opérations de manipulation légère jusqu’à la manœuvre de charges lourdes. Cette couverture étendue réduit le risque de ne pas trouver de solution adaptée au besoin.

Le coût total de possession intègre l’investissement initial, la maintenance préventive et corrective, la consommation énergétique et les arrêts de production liés aux défaillances. Un raisonnement sur plusieurs années permet d’objectiver l’écart de prix d’achat et de comparer les deux technologies sur une base économique plus complète que le seul coût d’acquisition.

Quand la conversion vers l’électromécanique est-elle rentable ?

La décision de convertir une application pneumatique vers l’électromécanique repose sur l’identification de signaux concrets qui révèlent les limites du système existant. Parmi les indicateurs les plus fréquents figurent les dérives de position en fin de course, les reprises manuelles fréquentes pour corriger le positionnement, l’absence de traçabilité numérique des mouvements alors que la conformité réglementaire l’exige, les arrêts machine liés aux fuites d’air ou aux défauts de régulation, et le besoin de réduire les cycles pour améliorer la productivité sans dégrader la qualité.

Le bureau d’études dispose de plusieurs critères structurés pour arbitrer la conversion. Le premier concerne la précision requise par le process : si la tolérance de positionnement descend en dessous de quelques dixièmes de millimètre, le pneumatique atteint rapidement ses limites physiques. Le second porte sur la régulation de vitesse : certaines opérations d’assemblage ou de dosage nécessitent une vitesse variable en cours de cycle, ce que l’électromécanique autorise nativement. Le troisième critère concerne la traçabilité : l’enregistrement numérique de chaque mouvement devient une exigence pour certaines normes qualité ou réglementations sectorielles, et l’intégration directe au système de commande simplifie cette fonction.

La compatibilité avec l’installation existante constitue un dernier critère d’arbitrage. La conversion nécessite de vérifier la disponibilité de l’alimentation électrique, la capacité du système de commande à piloter un actionneur numérique, et la compatibilité mécanique des fixations et des interfaces. Lorsque ces conditions sont réunies, la conversion peut s’effectuer sans modification majeure de l’architecture machine, ce qui réduit le coût et le risque d’intégration.

Panorama des vérins électriques disponibles : du standard aux applications spécialisées

L’offre de vérins électriques se structure aujourd’hui autour de gammes standards et de variantes sur cahier des charges. Les gammes standards couvrent les applications courantes de manipulation, de transfert et de positionnement, avec des courses de quelques centimètres à plusieurs mètres et des efforts adaptés aux opérations d’atelier. Les variantes sur cahier des charges permettent d’adapter la solution à des contraintes spécifiques : environnement sévère, efforts très élevés, courses atypiques, intégration dans un espace réduit, ou conformité à une norme sectorielle particulière.

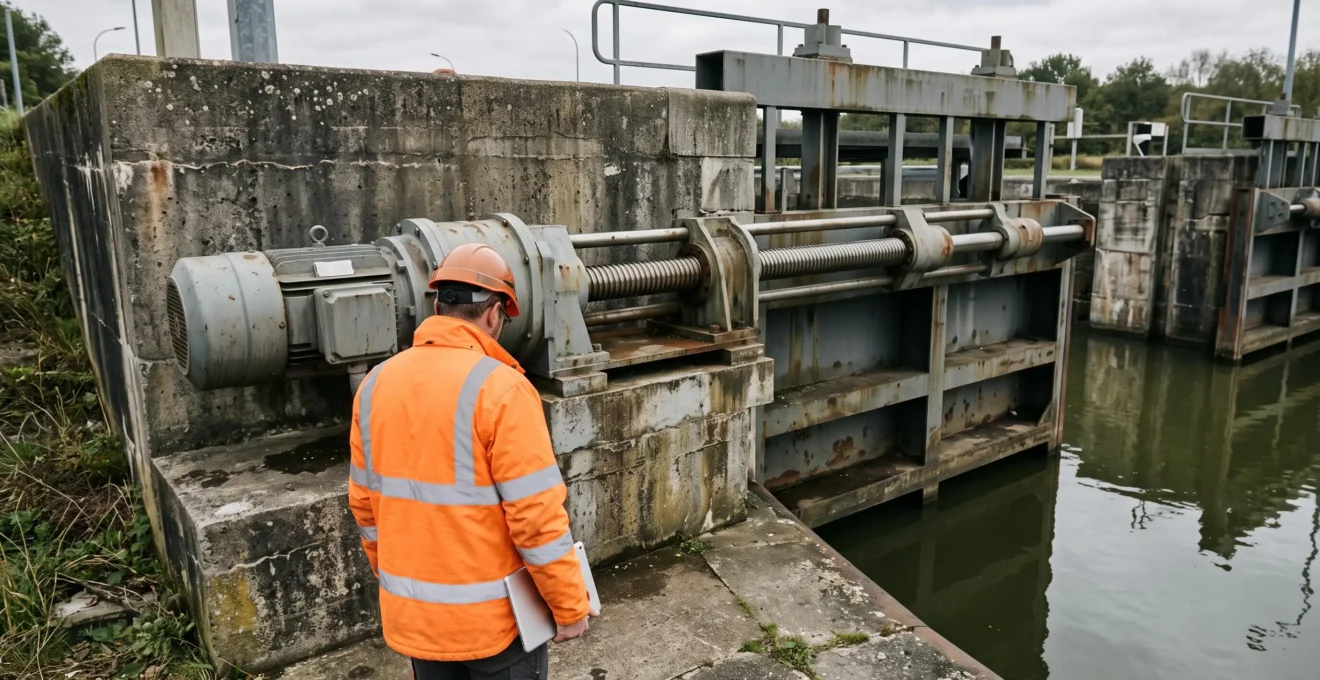

Les applications spécialisées illustrent la largeur du champ d’usage de l’électromécanique. Dans les infrastructures fluviales, les vérins électriques actionnent des portes d’écluses, des vannes de barrages et des tabliers de ponts mobiles, avec des efforts pouvant atteindre plusieurs dizaines de milliers de newtons et une fiabilité exigée en environnement humide et corrosif. Dans le bâtiment, les vérins électriques pilotent des pergolas rétractables, des façades dynamiques et des systèmes de ventilation naturelle, où la précision du mouvement et l’intégration domotique constituent des critères différenciants. Ces exemples, présentés comme éléments communiqués par les fabricants, montrent que l’électromécanique dépasse aujourd’hui le cadre strict de l’atelier pour couvrir des usages variés.



La technologie centrale de l’actionneur électromécanique repose sur le moteur sans balais, également désigné moteur EC ou moteur brushless. Les moteurs sans balais, dont relève la technologie EC, sont décrits comme largement utilisés dans l’industrie, notamment dans les servomécanismes de machines-outils et en robotique, où ils ont remplacé les machines à courant continu. Le fonctionnement du moteur EC explique comment la commutation électronique permet un contrôle précis du couple, de la vitesse et de la position, sans les limitations liées aux balais mécaniques. Cette caractéristique technique conditionne directement la performance du vérin électrique en termes de répétabilité, de durée de vie et de maintenance réduite.

La distinction entre faits techniques et éléments communiqués par les fabricants reste essentielle pour objectiver l’arbitrage. Les plages d’efforts annoncées, les applications spécialisées présentées et les caractéristiques de gamme doivent être considérées comme des informations constructeur, utiles pour le dimensionnement mais nécessitant une vérification au cas par cas. Le bureau d’études dispose généralement d’outils de dimensionnement en ligne et de supports techniques pour valider la faisabilité d’une application avant engagement.

Bien dimensionner et intégrer un vérin électrique dans une installation existante

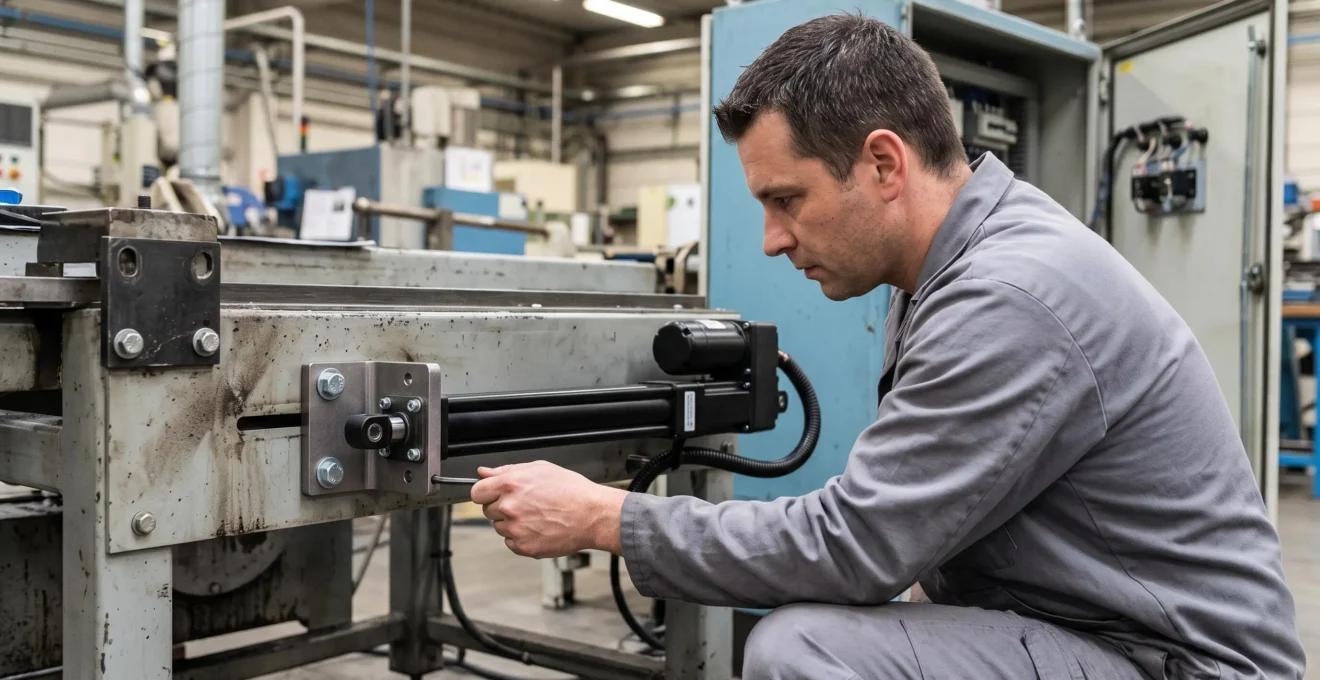

Le dimensionnement d’un vérin électrique suit une démarche structurée en plusieurs étapes. La première consiste à définir le cahier des charges fonctionnel : effort maximal en poussée et en traction, course totale nécessaire, vitesse linéaire souhaitée, nombre de cycles par heure, et conditions environnementales (température, humidité, poussière, vibrations). La seconde étape vérifie la compatibilité mécanique avec l’installation existante : fixations disponibles, alignement requis, encombrement admissible et interfaces avec les autres organes de la machine. La troisième étape dimensionne la partie électrique et numérique : tension d’alimentation disponible, capacité du système de commande, protocole de communication requis et intégration dans l’automatisme existant.

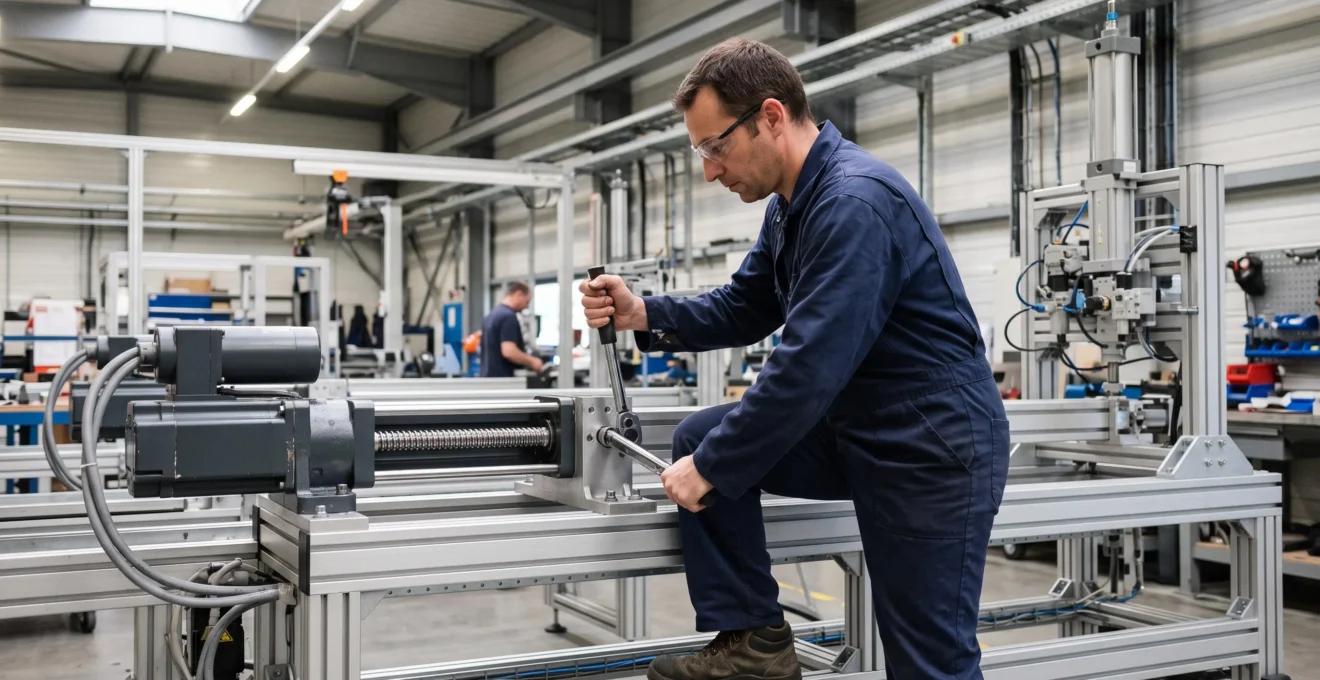

Les points de vigilance lors de l’intégration concernent principalement l’alignement mécanique, la fixation rigide des supports, la protection des câbles de commande et de puissance, et la configuration initiale du système de commande. Un mauvais alignement peut générer des efforts latéraux sur la vis à billes et réduire la durée de vie de l’actionneur. Une fixation insuffisamment rigide dégrade la précision de positionnement. La protection des câbles contre les mouvements répétés et les contraintes mécaniques évite les défaillances prématurées.

Les outils de dimensionnement en ligne et les supports techniques mis à disposition par les fabricants facilitent le passage de l’application existante vers l’électromécanique. Les configurateurs permettent de saisir les paramètres fonctionnels et d’obtenir une proposition de gamme et de modèle adaptés. Les demandes techniques offrent un accompagnement personnalisé pour les applications complexes ou sur cahier des charges spécifique. Ces ressources réduisent le risque de sous-dimensionnement ou de surdimensionnement, et sécurisent l’investissement en garantissant la compatibilité avec l’installation existante.

Pour approfondir la démarche d’amélioration de la productivité industrielle au-delà de la seule conversion des actionneurs, vous pouvez consulter les outils de l’innovation pour la productivité industrielle.

Le remplacement du pneumatique par l’électromécanique repose sur une analyse objective des critères de précision, de régulation, de maintenance et de coût total de possession. Lorsque le process exige une répétabilité élevée, une traçabilité numérique ou une régulation fine de vitesse, le vérin électrique offre une réponse technique adaptée. L’arbitrage final dépend de la compatibilité avec l’installation existante, de la disponibilité de gammes couvrant les efforts requis, et de la capacité à objectiver le coût sur l’ensemble du cycle de vie. Les outils de dimensionnement et les supports techniques facilitent cette démarche et sécurisent l’investissement.
